８年前に購入した犬印のフロントバッグ

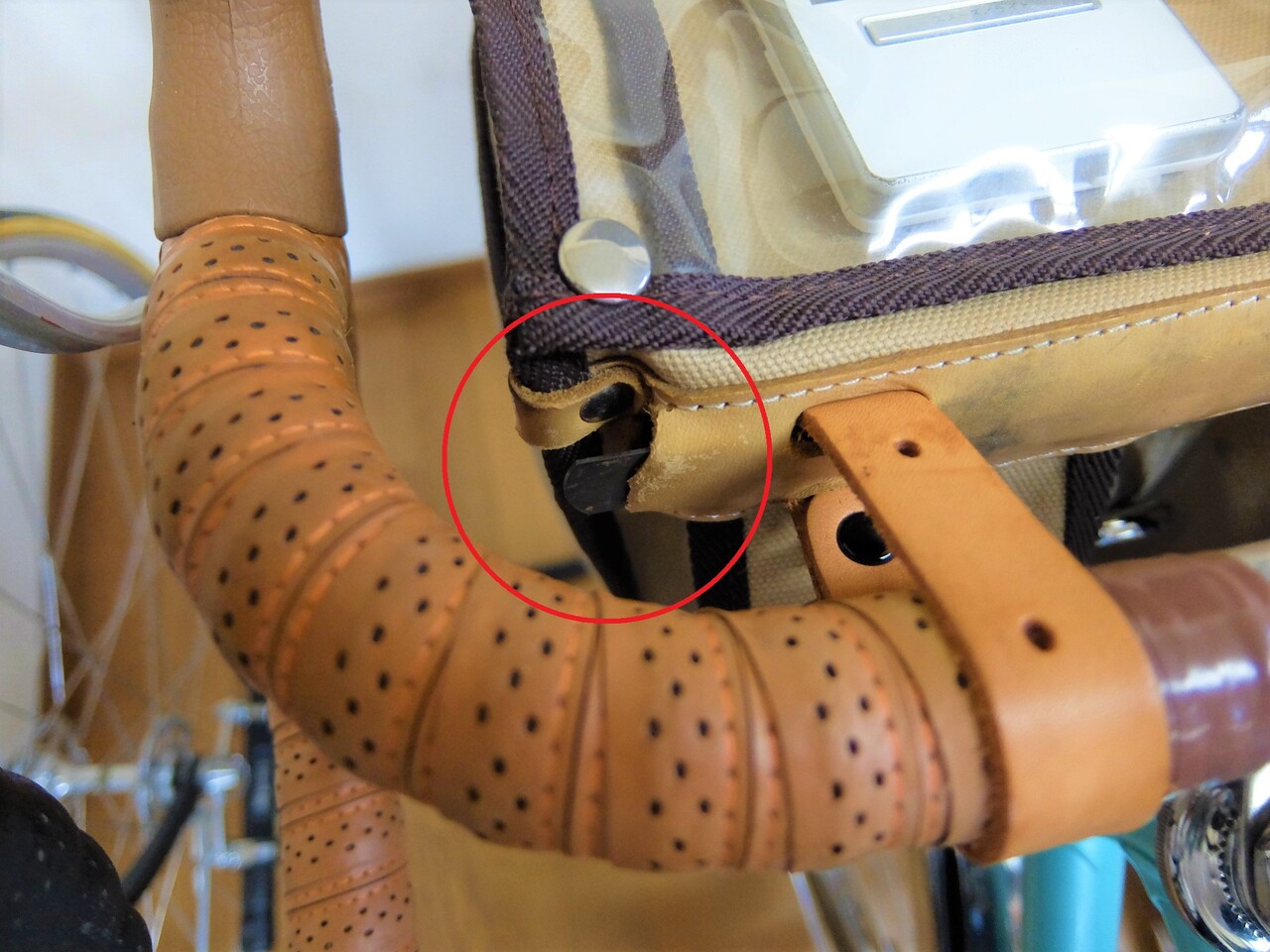

ハンドルにベルトで取り付けるのだが内部に仕込んである補強鉄板が革を突き破ってしまいしっかり固定できなくなってしまった。

修理に出そうかと思ったが、再発することは必至なのでバッグサポーターでの固定に変更しようと思う。

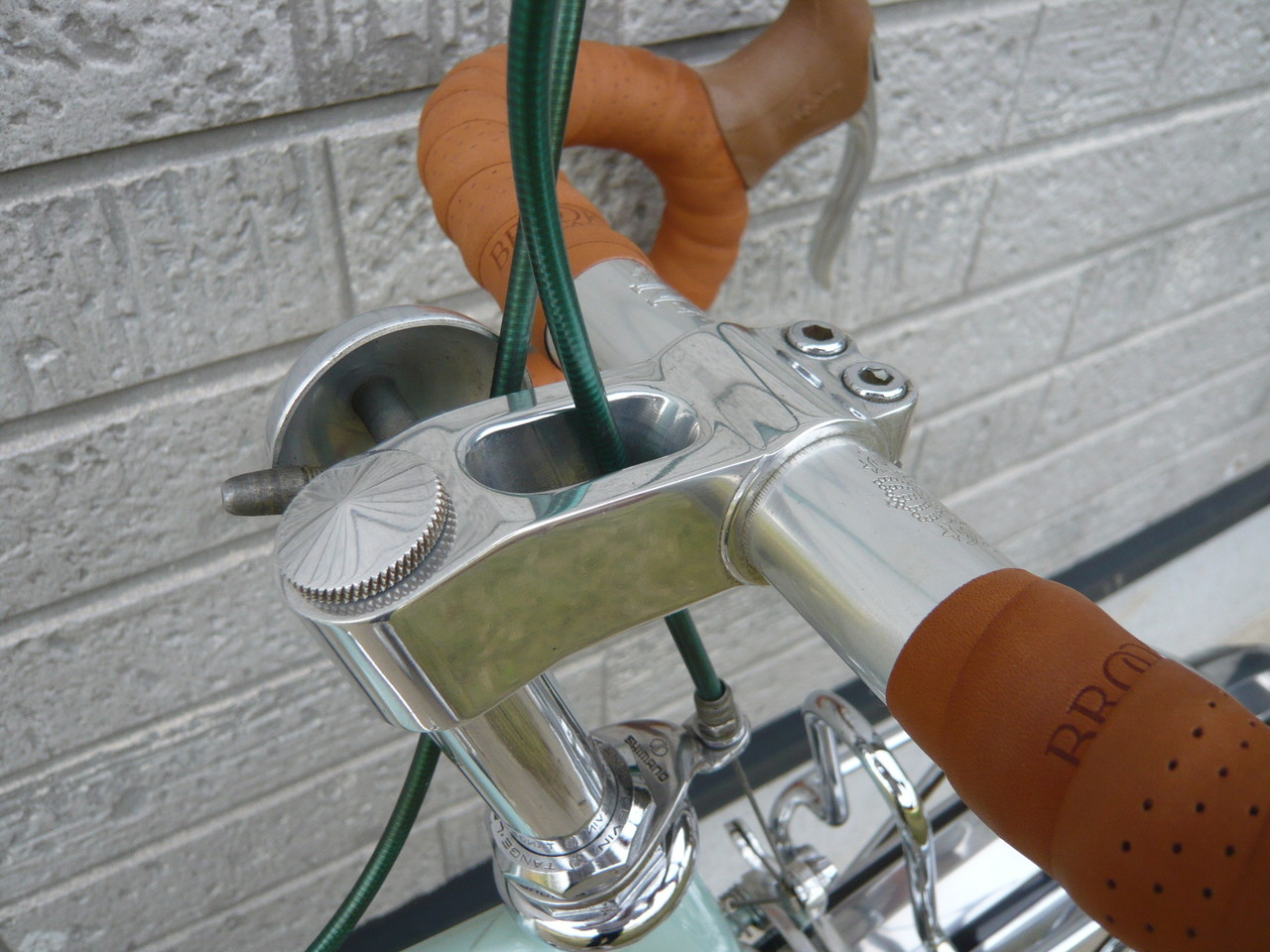

ステムが日東ルネエルスというレアなパーツで市販のもので対応するものは見つからなかった。

無いものは作るしかない。

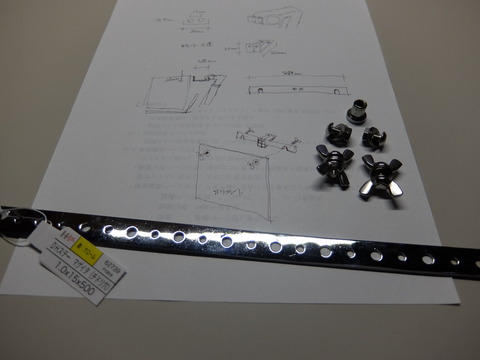

各部の寸法を測りフリーハンドでイメージ図を作成する。

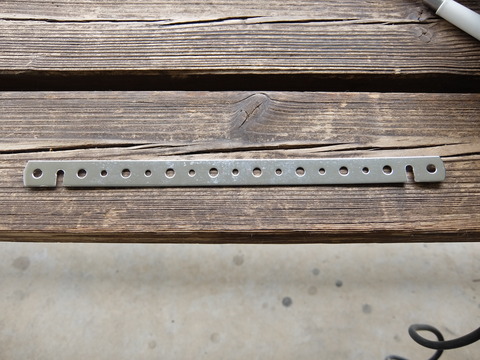

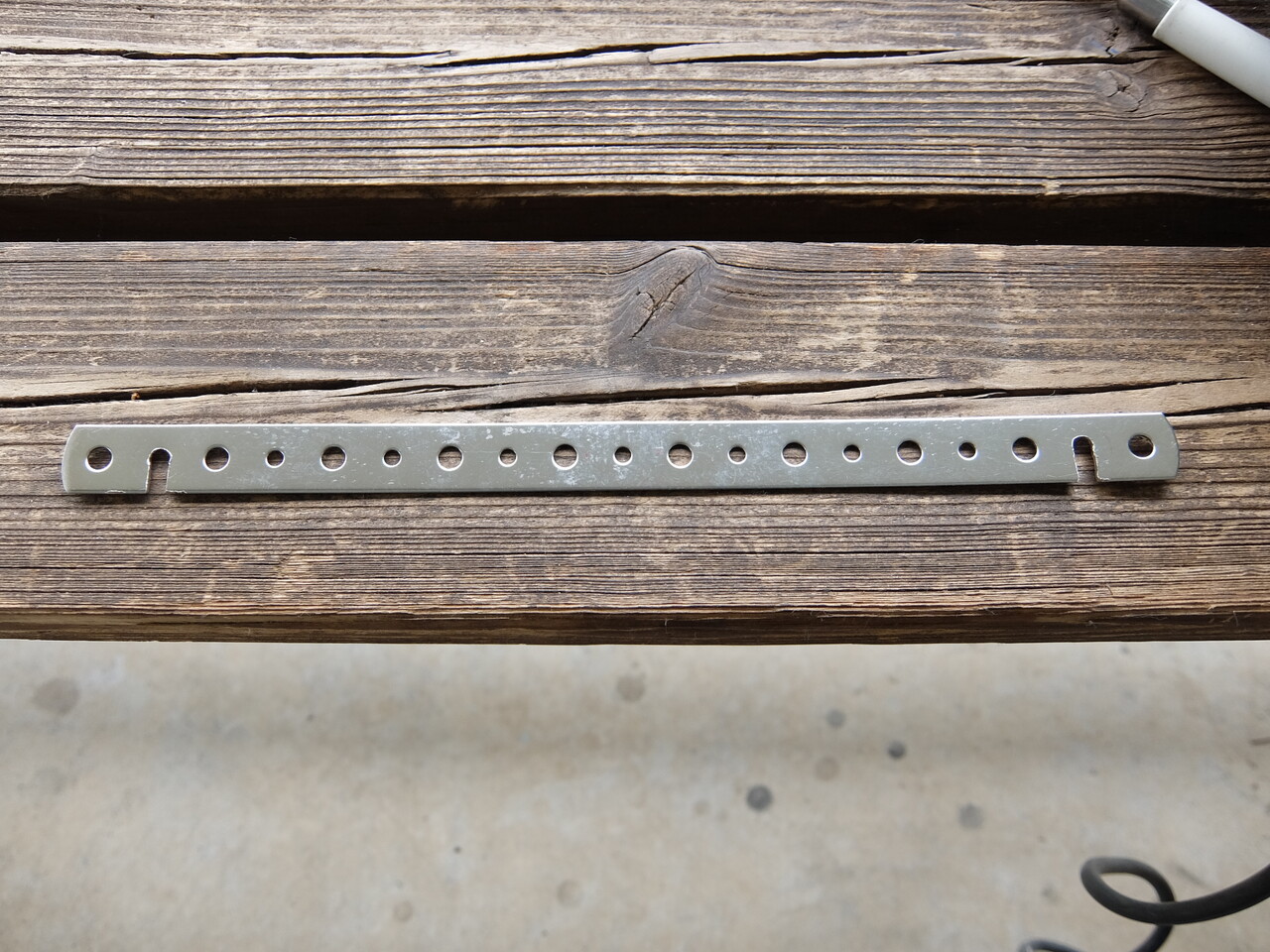

ホームセンターで支持材用のフリープレートとバッグ内部のボルト固定兼型崩れ防止用としてポリプレート、蝶ねじなどを購入。

まずはバッグ取り付け部。

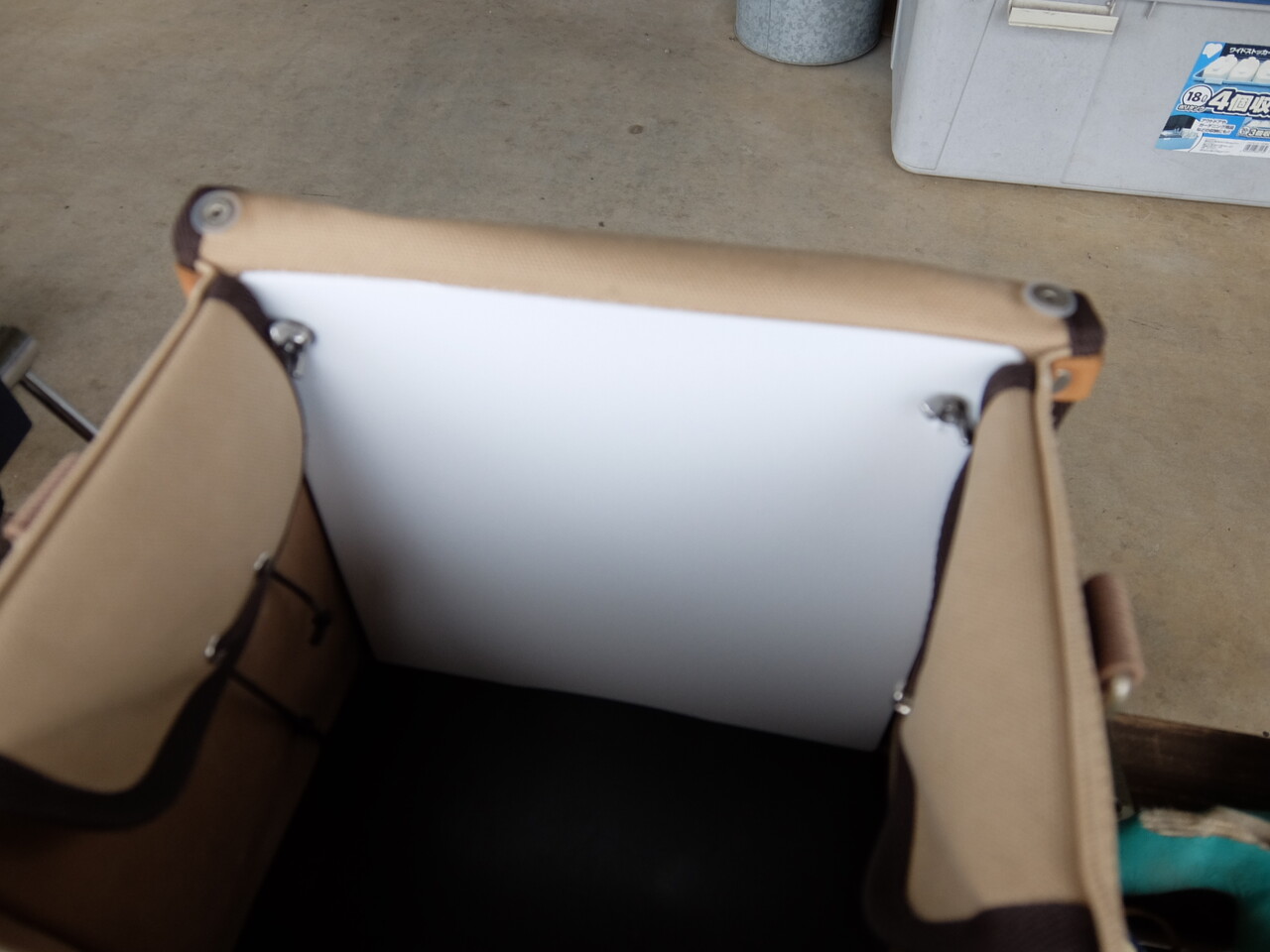

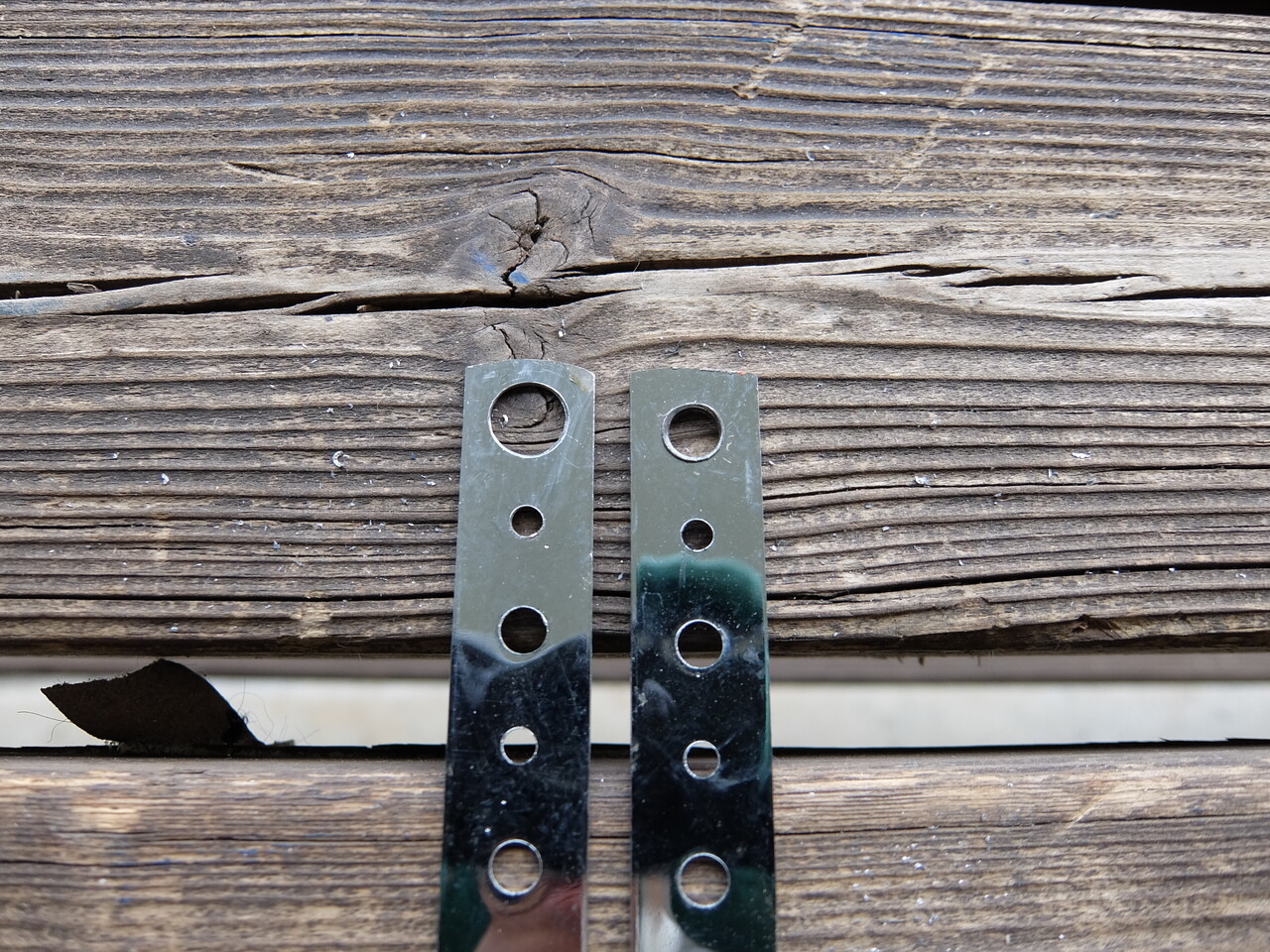

ポリプレートをバッグ背面のサイズにカットし、プレートを適当な長さに切断する。

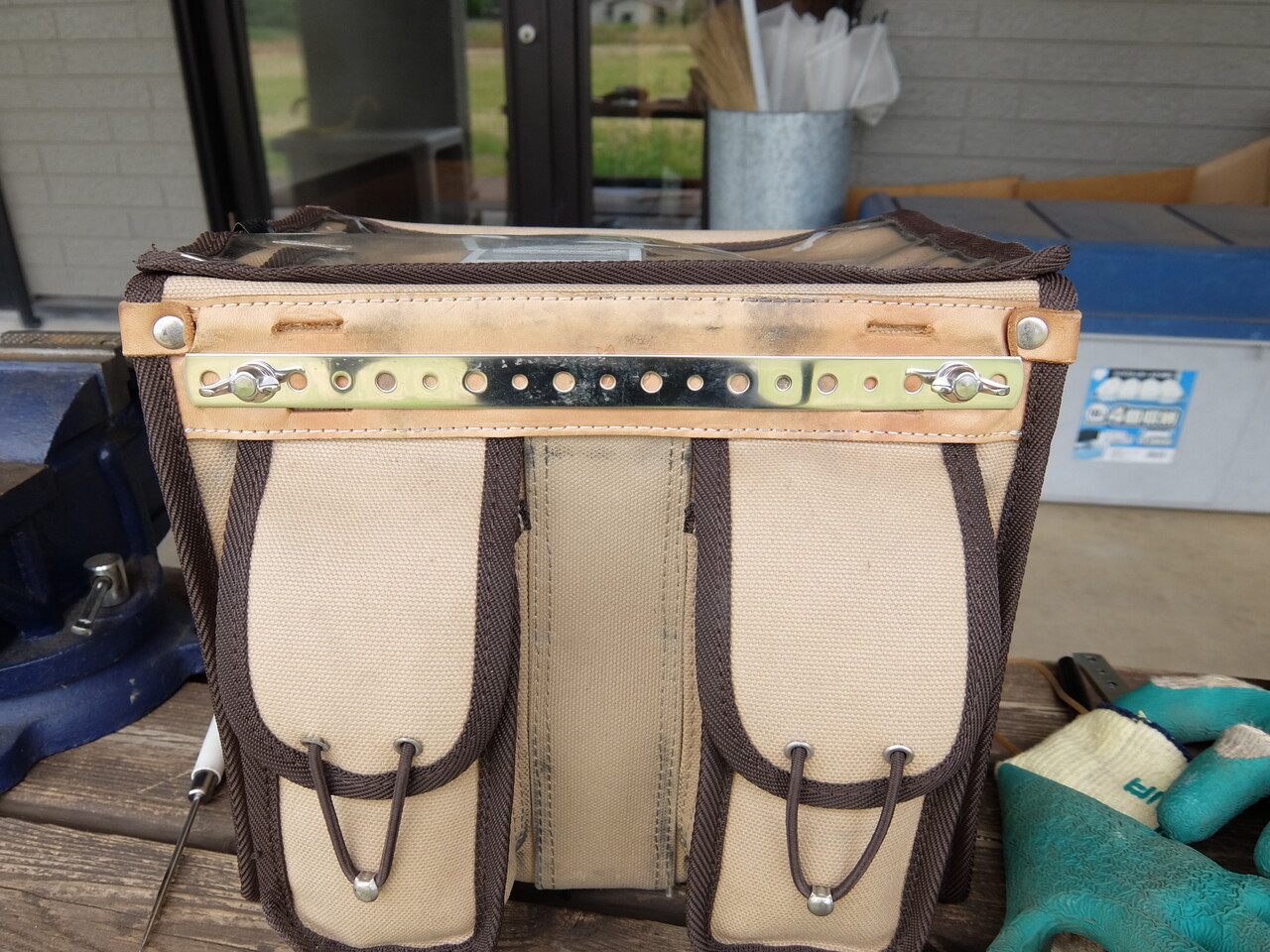

4mm穴で貫通し蝶ねじで仮り止め。

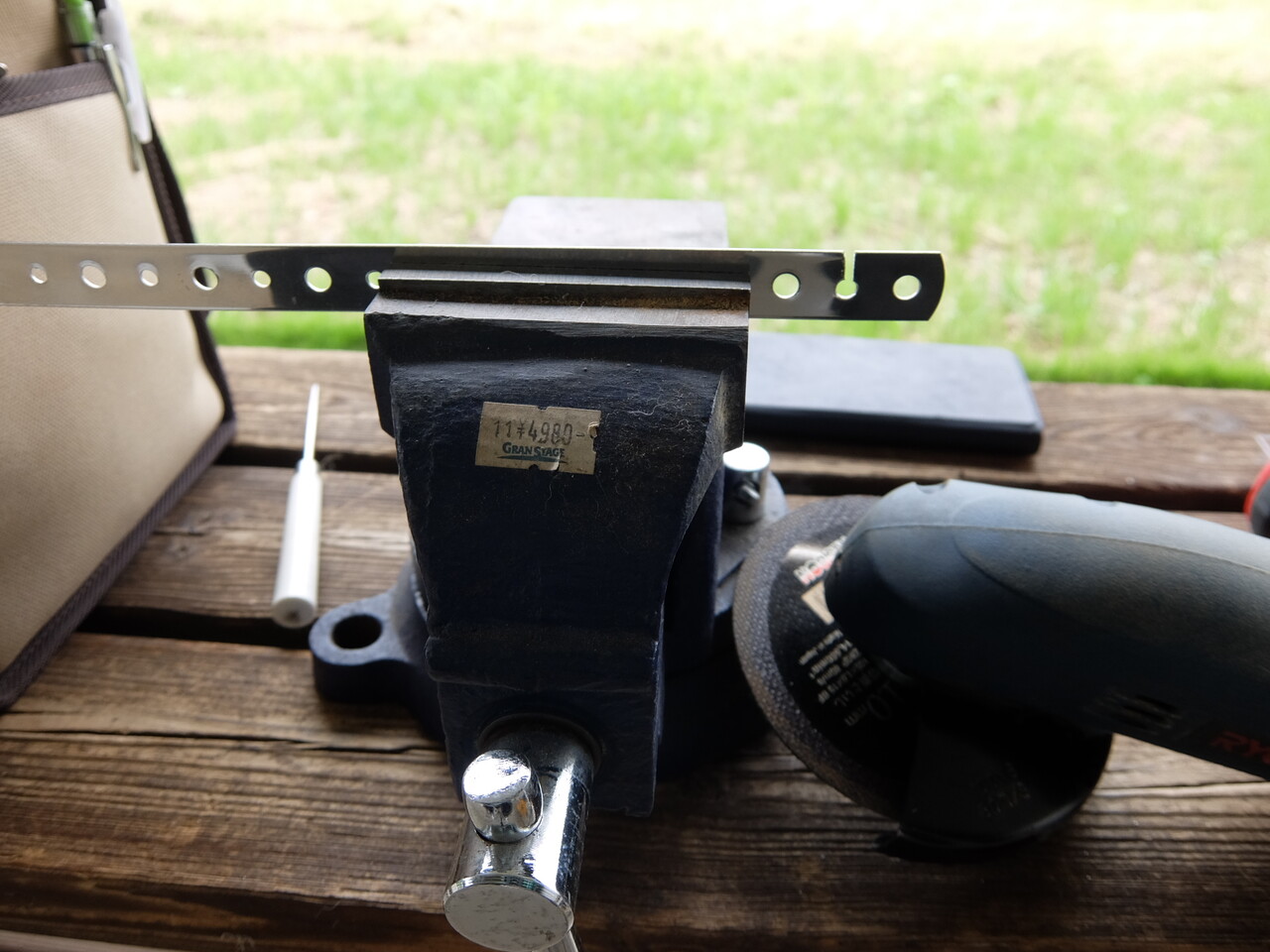

フリープレートに切れ込みを入れて簡単に取付できるように加工する。



続いてステム取り付け部の製作。
実際に取り付けて長さ調整するので長めにカット

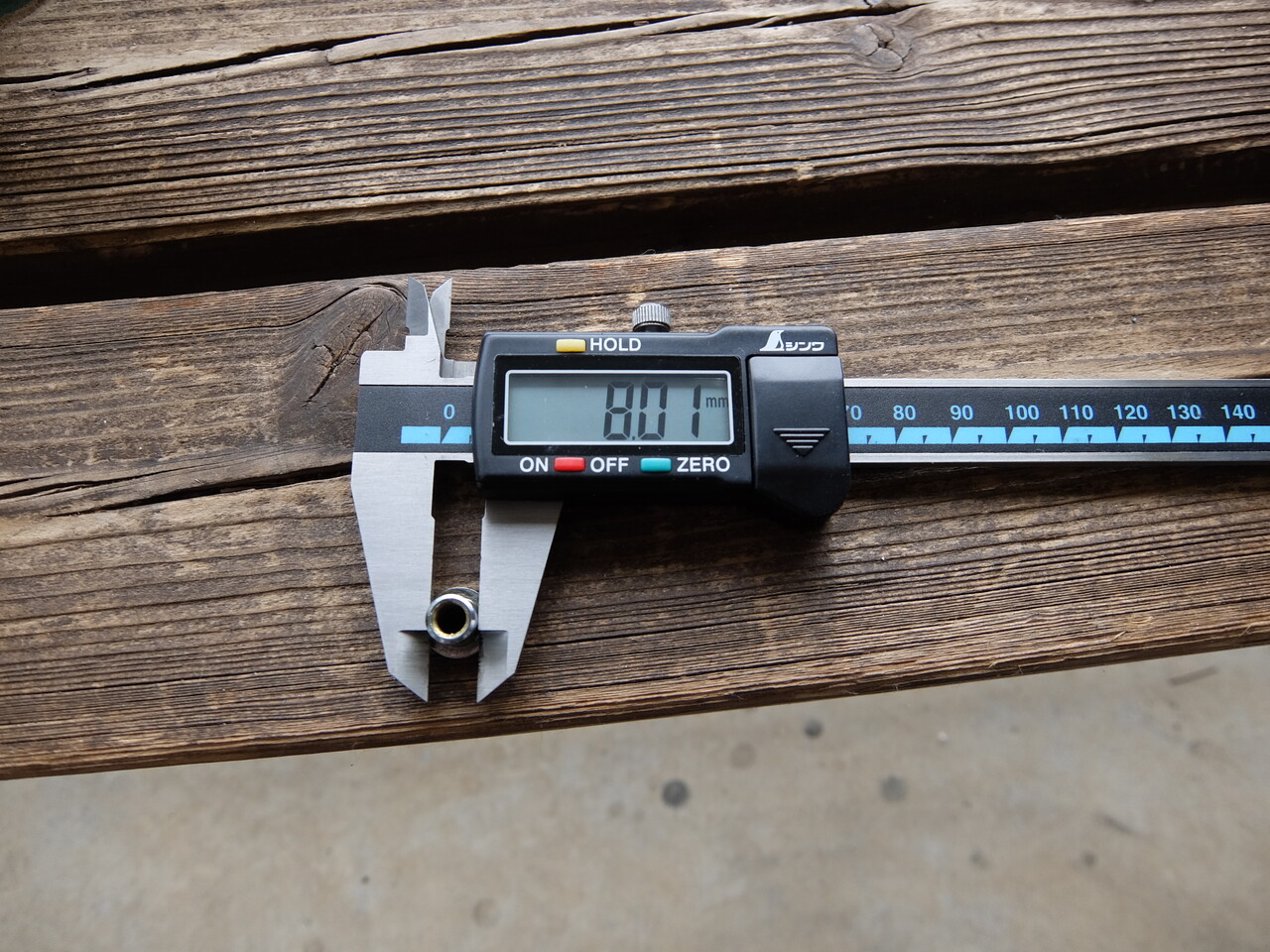

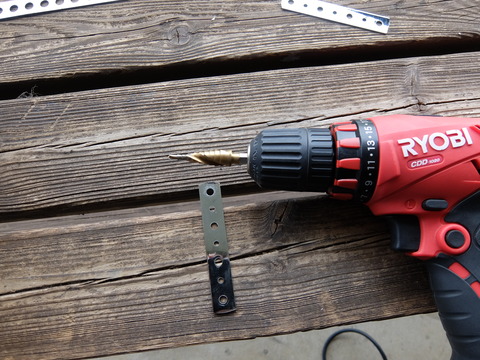

ステム底部のナット径に併せてプレートの穴をステップドリルで5mm→8mmに広げる。

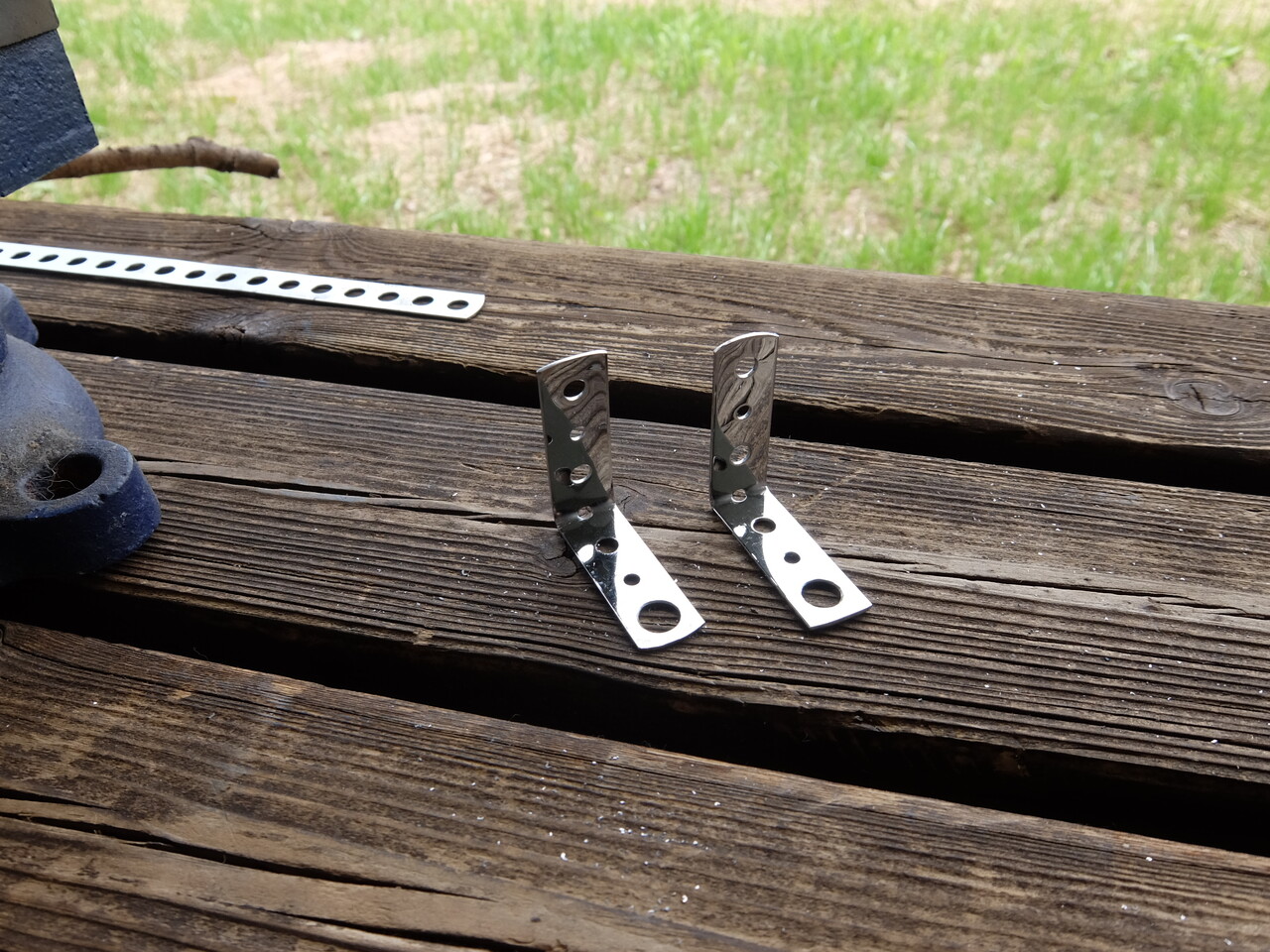

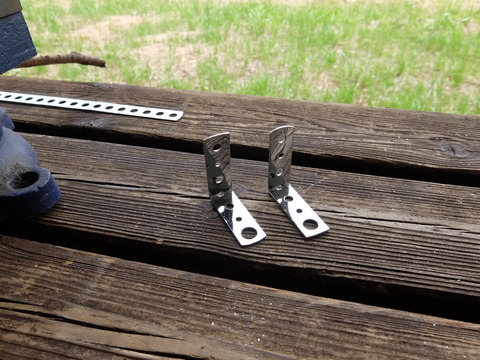

バッグとステムとの距離を測り、折り曲げ部分を決定する。

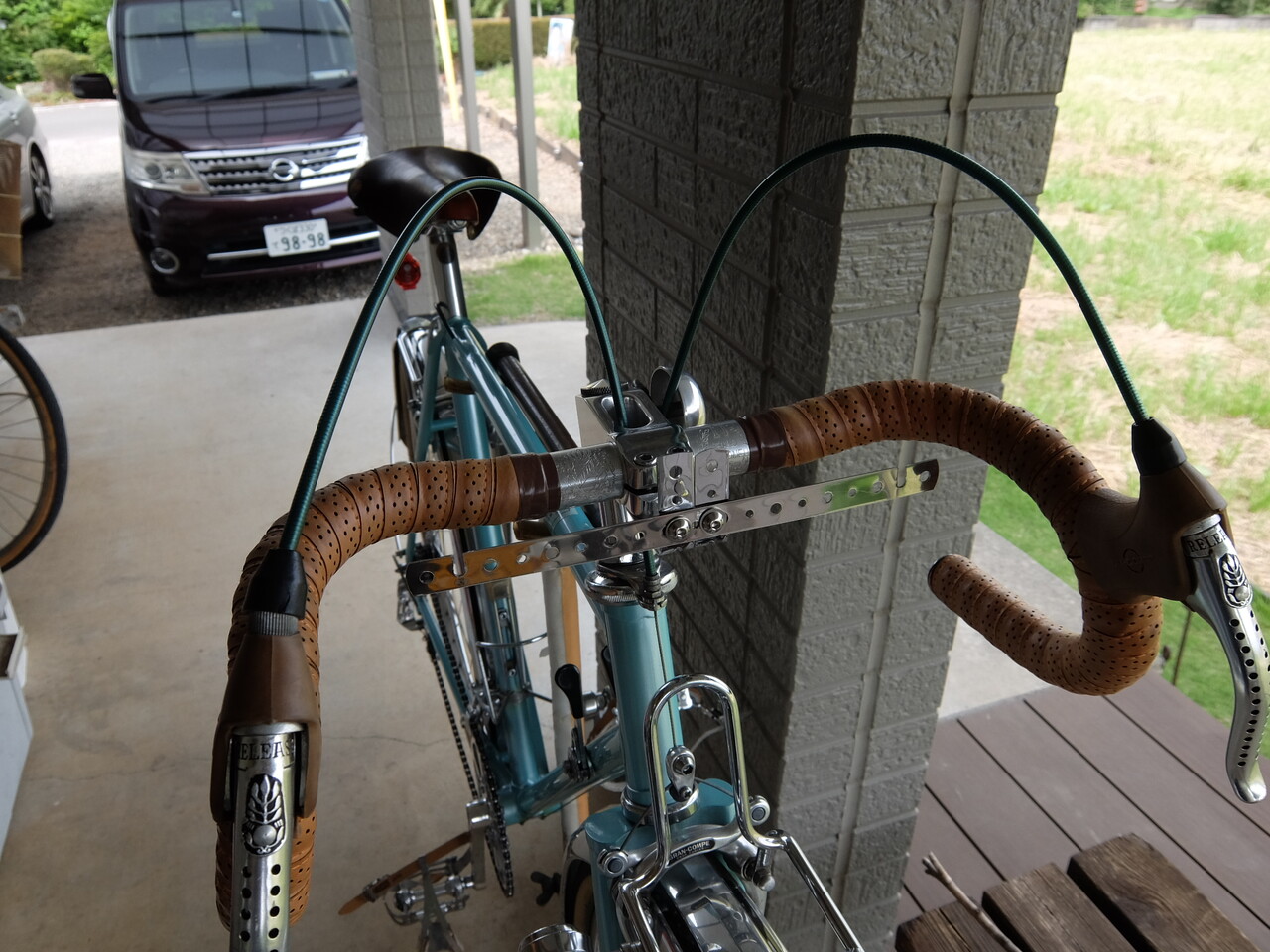

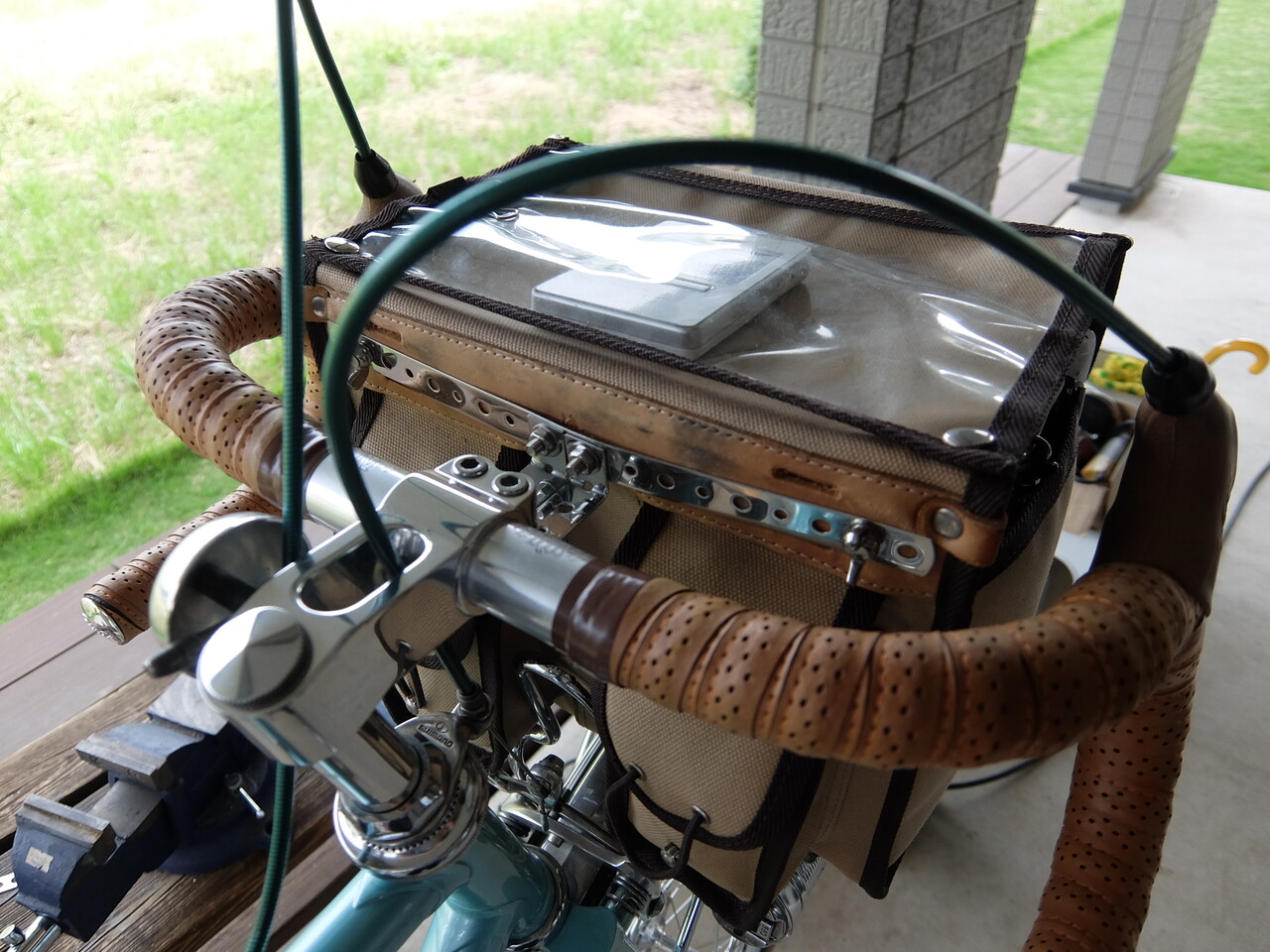

ステムに仮止めし、バッグ側との取付高さを確認

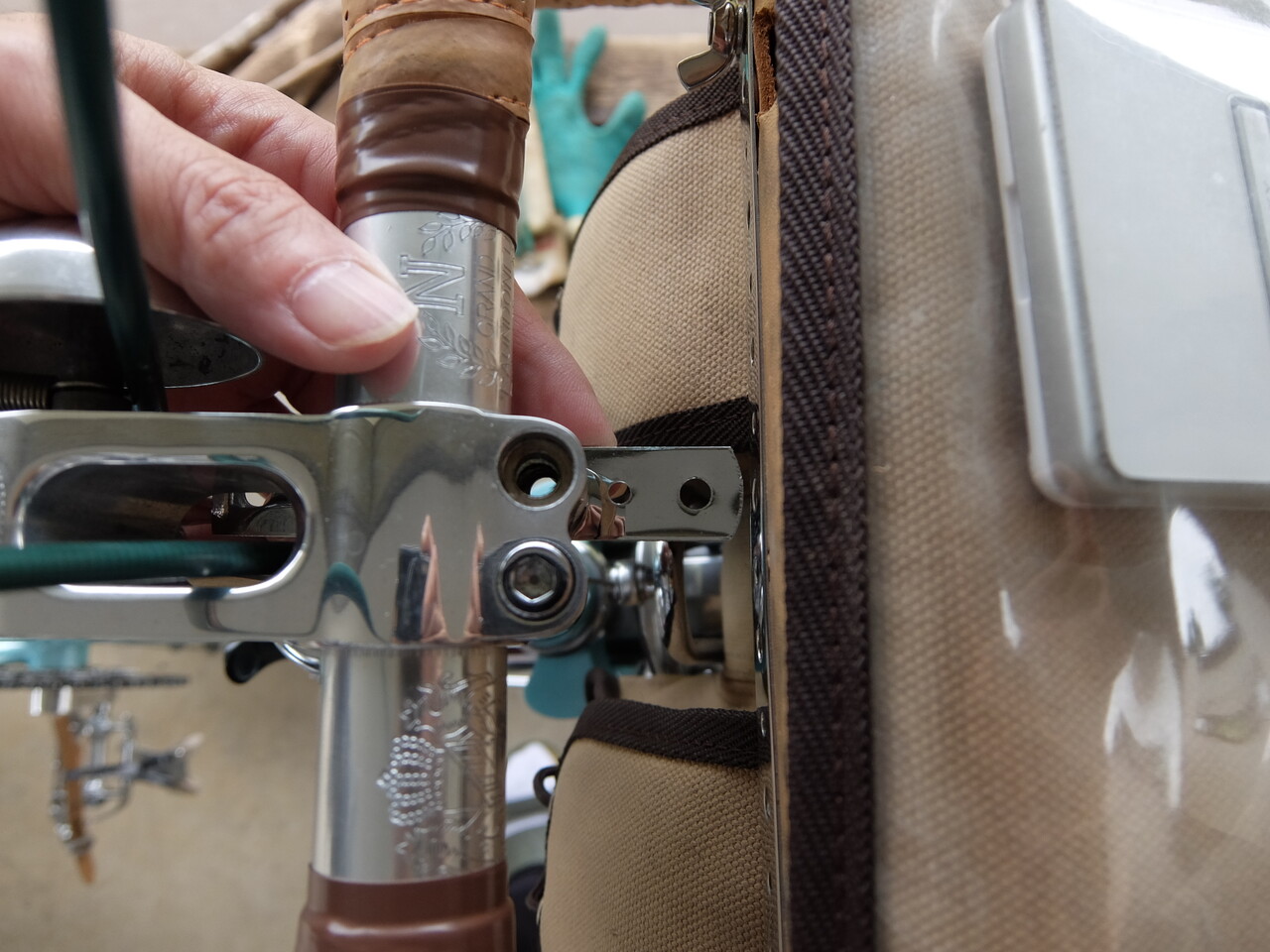

ステム側のプレートの穴と合うようにバッグ側のプレートの穴を拡張して5mmボルトで結合する。

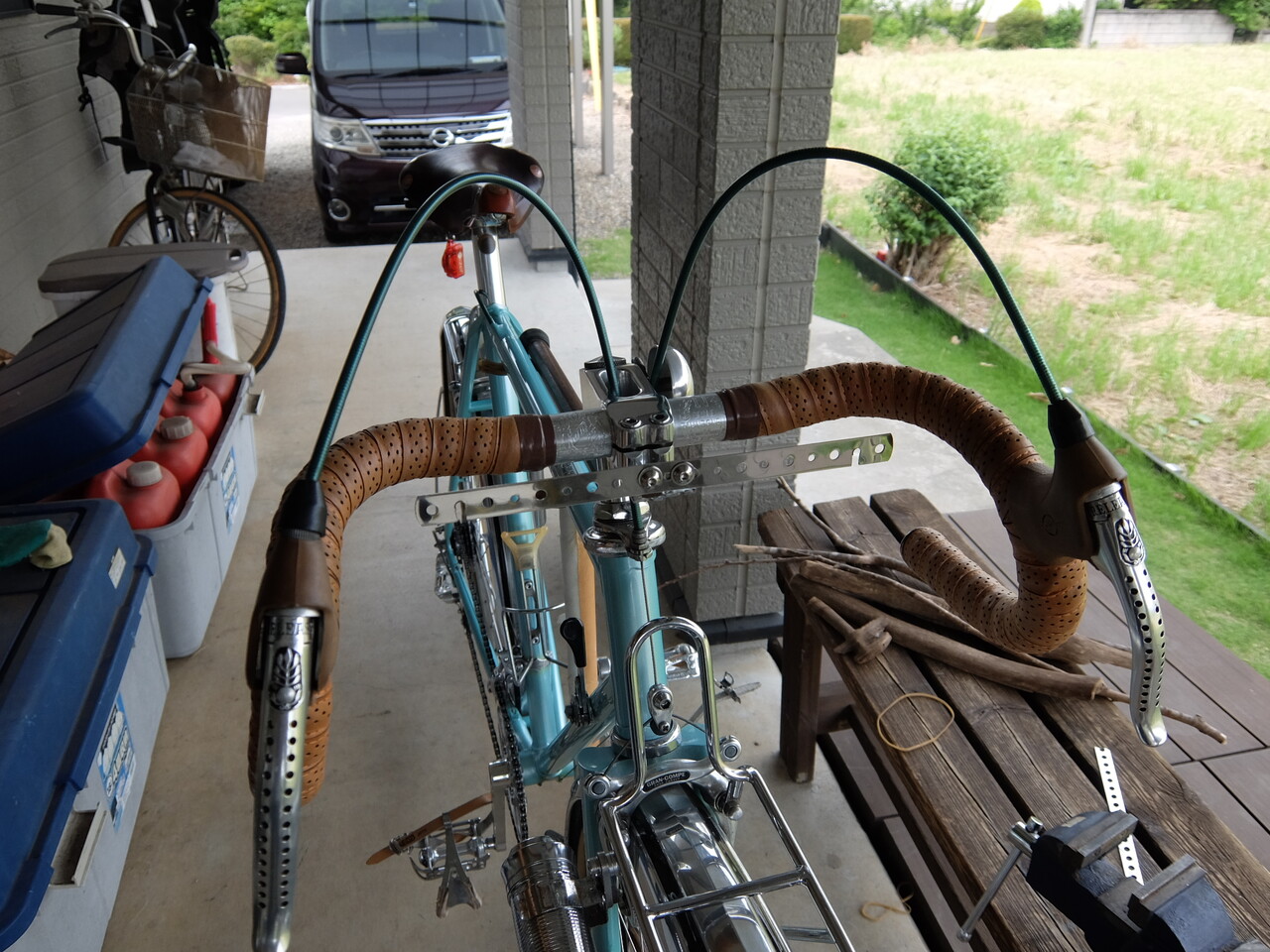

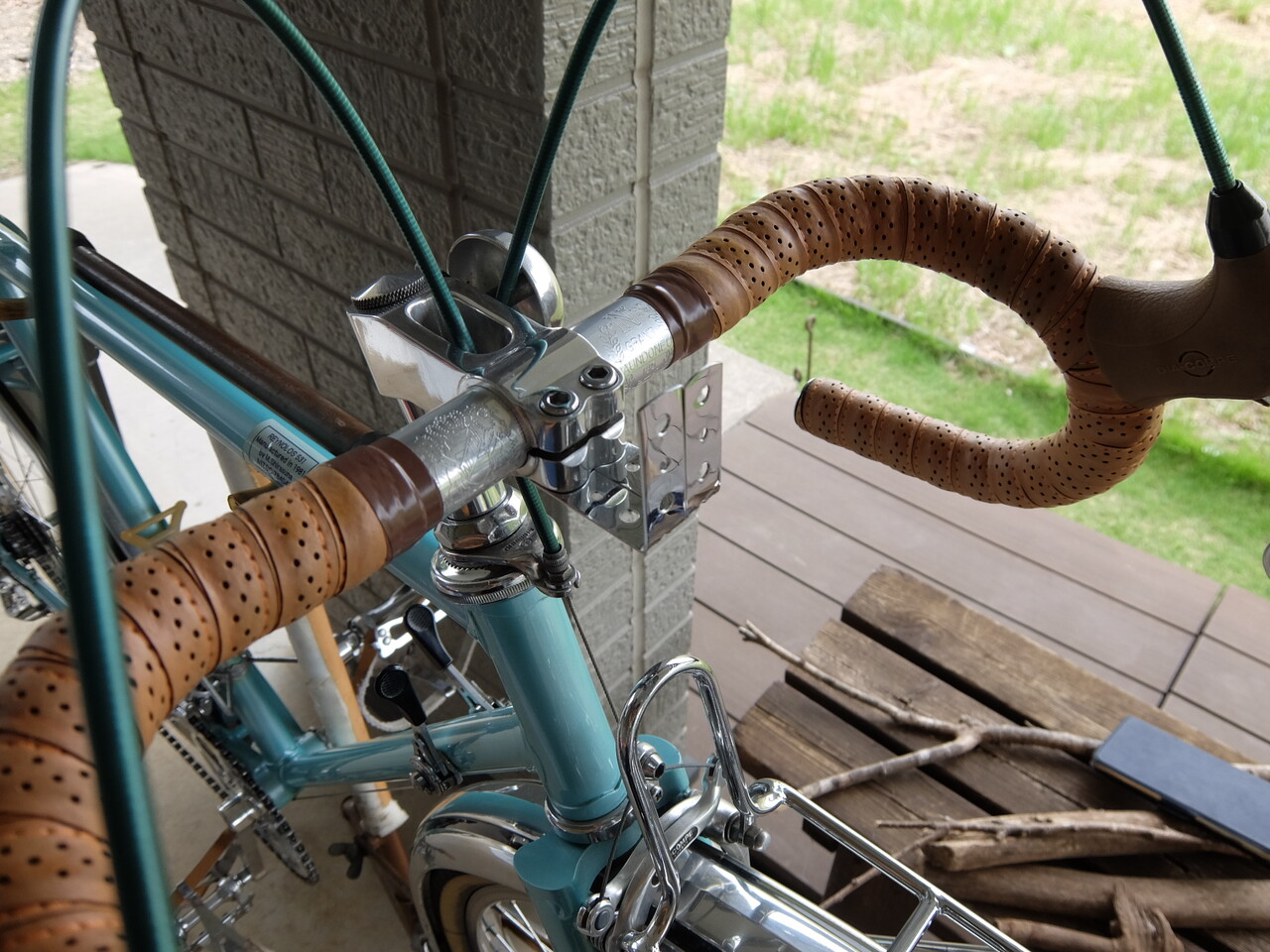

ステム側の不要部分をカットして本取付。

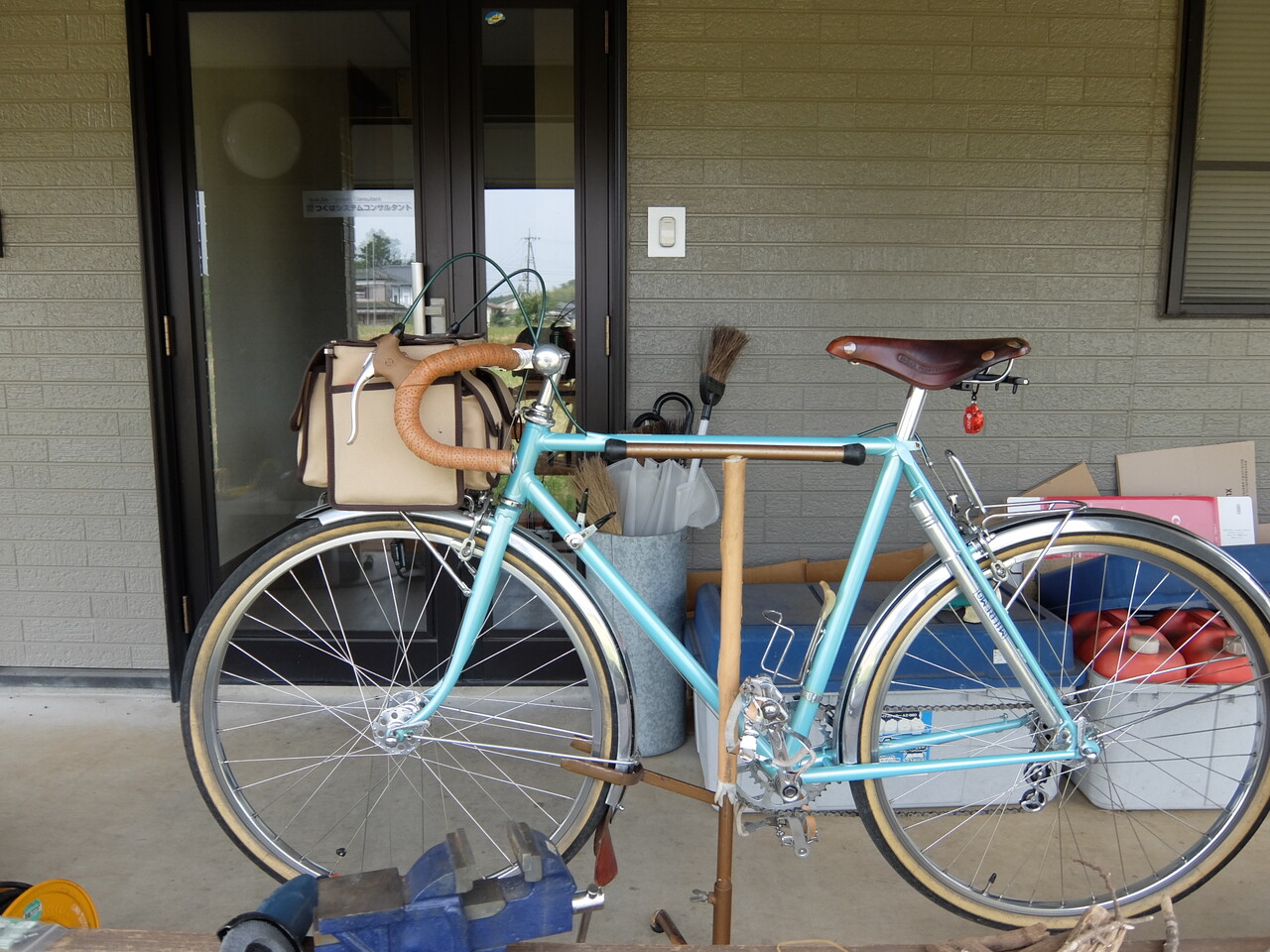

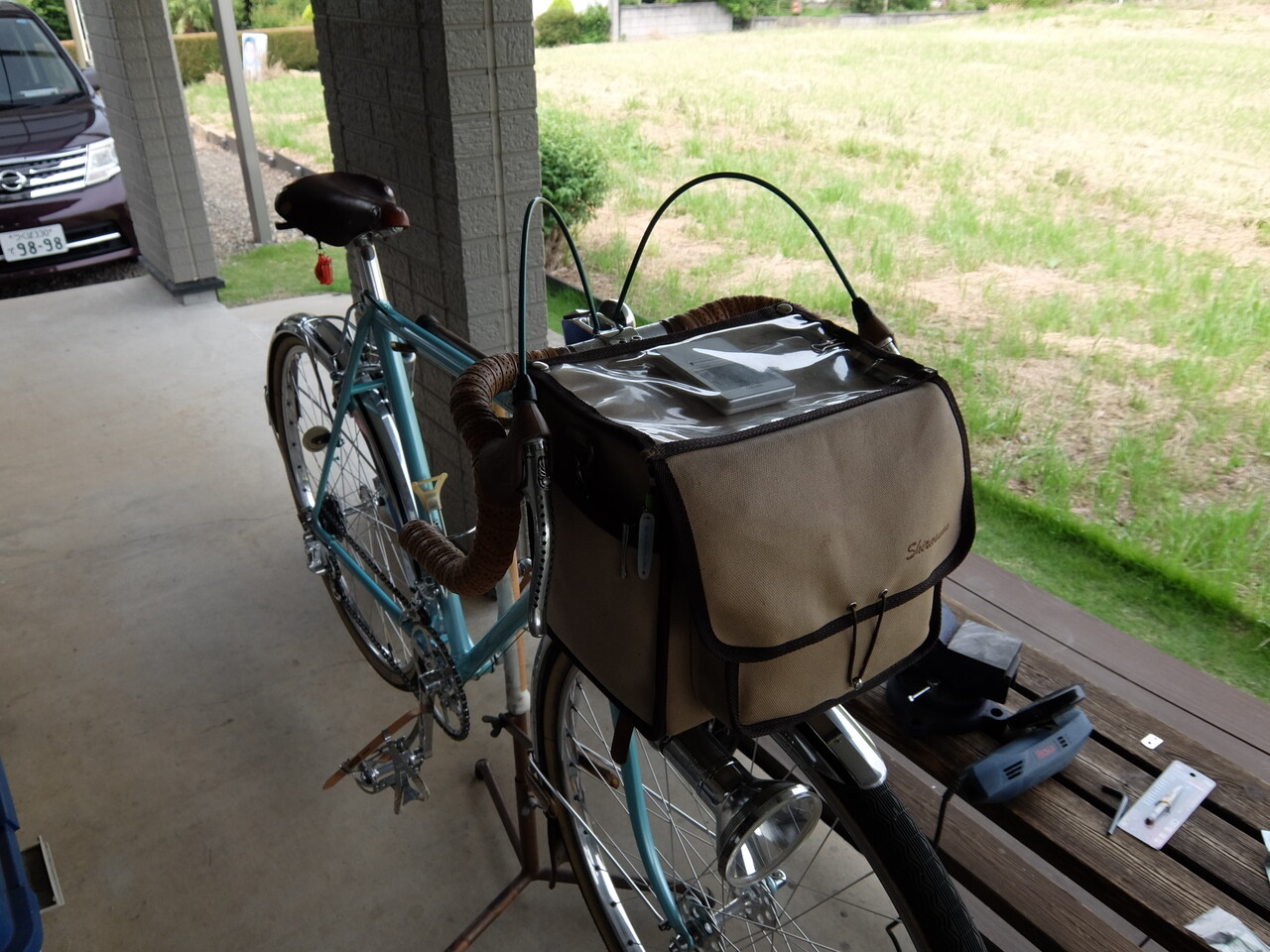

バッグを取り付けてみる。


プレートが柔らかいので、どれだけ実用に耐え得るかわからないがとりあえず完成。

今週末にでも実走して確認してみよう。
